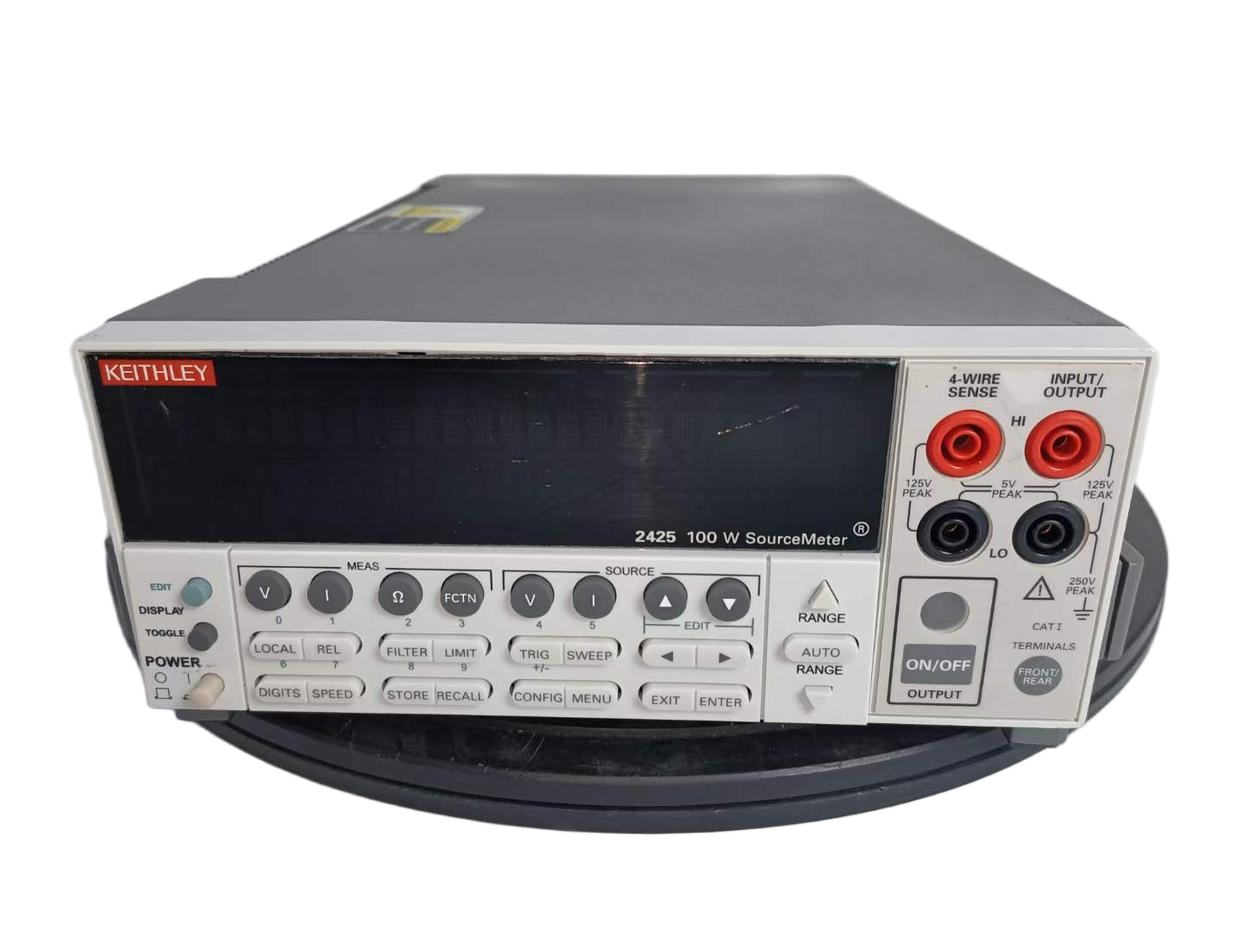

2425 KEITHLEY 吉時利 數字源表
當前瀏覽器版本過低，可能會導致樣式錯亂，請更換為更高版本的瀏覽器
2425 KEITHLEY 吉時利 數字源表
2425 KEITHLEY 吉時利 數字源表
2425 KEITHLEY 吉時利 數字源表 2425 KEITHLEY 吉時利 數字源表
2425 KEITHLEY 吉時利 數字源表 2425 KEITHLEY 吉時利 數字源表

2425 KEITHLEY 吉時利 數字源表

主要特性：
??電源輸出范圍?：0～105V / 0～1.05A（直流或脈沖模式）
?功率輸出能力?：最大20W（連續模式），40W（脈沖模式）
?四象限工作?：支持源/吸雙向電流（正負電壓和電流）
?電壓測量范圍?：0～105V（自動量程）
?電流測量范圍?：10nA～1.05A（7量程自動切換）

2425 KEITHLEY 吉時利 數字源表

產品概述

吉時利2425數字源表是集精密電源、電流源、電壓源、電子負載和測量功能于一體的多功能儀器，專為半導體器件測試、材料特性分析和高精度傳感器校準而設計。其核心優勢在于：

  • 四象限工作：可同時輸出/吸收電流（正負電壓和電流），模擬真實負載條件。

  • 超高精度：電壓分辨率達1μV，電流分辨率達100pA，滿足微安級至安培級全范圍測試需求。

  • 脈沖模式：支持最短100μs脈沖寬度，適用于功率器件瞬態特性測試。

核心功能與特點

  1. 一體化電源與測量

    • 源與測同步：在輸出電流/電壓的同時，實時測量器件的電壓、電流、電阻（無需外接萬用表）。

    • 自動量程切換：電壓（0-105V）和電流（10nA-1.05A）全自動量程，避免手動切換誤差。

  2. 四象限工作模式

    • 象限I/III：源模式（輸出正/負電壓或電流）。

    • 象限II/IV：吸模式（吸收電流，模擬電子負載），適用于電池放電、LED老化測試等場景。

  3. 高精度與低噪聲

    • 電壓精度：±0.05%設定值 + 200μV（高精度模式）。

    • 電流精度：±0.05%設定值 + 100nA（1mA量程）。

    • 低噪聲設計：<10μV RMS（1Hz-100kHz帶寬），確保小信號測量準確性。

  4. 脈沖與掃描功能

    • 可編程脈沖：脈寬100μs-10s，支持自定義占空比和上升/下降時間。

    • 線性/對數掃描：可對電壓、電流或電阻進行自動掃描（如半導體IV曲線測試）。

  5. 自動化與遠程控制

    • 支持SCPI指令：通過GPIB/USB/RS-232/LAN遠程控制，兼容LabVIEW、Python等開發環境。

    • 觸發同步：硬件觸發輸入/輸出，支持多設備級聯測試。

典型應用場景

  • 半導體測試：

    • 二極管/晶體管IV特性分析

    • MOSFET導通電阻（RDS(on)）測量

    • 功率器件瞬態熱阻測試（脈沖模式）

  • 新能源與材料：

    • 太陽能電池效率與填充因子（FF）測試

    • 材料電阻率/霍爾效應測量

  • 工業質量控制：

    • 高精度傳感器（壓力/溫度）校準

    • LED/激光二極管老化測試

技術參數詳表

參數規格
電源輸出0-105V DC，0-1.05A DC，最大功率20W（連續）
四象限工作支持源/吸雙向電流（±105V，±1.05A）
電壓分辨率1μV（最?。?mV（標準模式）
電流分辨率100pA（最?。?，100nA（標準模式）
測量精度電壓：±0.05% + 200μV；電流：±0.05% + 100nA（23℃±5℃校準后）
脈沖模式脈寬100μs-10s，占空比可調
接口GPIB（IEEE-488.2）、USB 2.0、RS-232、可選LAN
安全認證IEC 61010-1 CAT II 300V，CE/UL/CSA認證
尺寸/重量213×88×350 mm / 3.2 kg

選件與擴展

  • 可選配件：

    • 高功率選件（擴展至40W脈沖功率）

    • 四線制開爾文測試線（消除引線電阻影響）

    • 射頻屏蔽測試夾具（用于低電流噪聲測量）

  • 軟件支持：

    • 免費提供Keithley KickStart自動化測試軟件

    • 兼容第三方分析工具（如MATLAB、Python）

產品優勢

  • 實驗室級精度：NIST可溯源校準，長期穩定性優于0.01%/年。

  • 工業級可靠性：通過振動/沖擊測試（MIL-STD-810G），適應嚴苛環境。

  • 靈活配置：從研發到產線測試，覆蓋全生命周期需求。

操作示例（IV曲線測試）

  1. 連接待測器件（如二極管）。

  2. 設置掃描參數（如電壓0-5V，步長0.1V）。

  3. 啟動自動掃描，儀器同步輸出電壓并測量電流。

  4. 通過KickStart軟件直接生成IV曲線圖并導出數據。

如需技術演示或詳細資料，請聯系吉時利授權代理商。
